挖掘機的維修_液壓系統的結構、原理改造設計
(1) UH181型挖掘機技術改造方案的確定
UH181型挖掘機工作系統壓力較低、流量大、液壓元件尺寸粗大、笨重;運動速度較慢;機械傳動鏈長;結構復雜。故障頻率較高的部位是主液壓泵及傳動箱機構。
與當代新機型在技術參數上的比較：UH181主液壓泵的總排量明顯要比其他的機型要大得多；在系統負荷小于17MPa時，UH181型液壓泵總流量遠大于當代的；在系統負荷大于17MPa時，UH181型液壓泵總流量遠小于現代的；UH181型液壓系統峰值工作壓力為25MPa，而當代挖掘機則為35MPa；UH181是在中低壓負荷狀態下工作(10～18MPa)的，當超過20MPa時，系統流量很小，工作效率很低。
液壓缸運動分析見下表。
液壓缸運動分析
序號 | 液壓缸 名稱 | 動作 | 單位 | 理論工作容積/L | 容積差 | 差額 比例 | |
UH181 | EX400-3 | ||||||
1 | 大臂液壓缸 | 舉升 | s/全行程 | 69.87 | 50.5 | 19.38 | 38.36 |
2 | 斗桿液壓缸 | 內轉 | s/全行程 | 56.7 | 38.89 | 17.81 | 45.8 |
外轉 | s/全行程 | 34.1 | 21.6 | 12.55 | 58.1 | ||
3 | 鏟斗液壓缸 | 內轉 | s/全行程 | 30.06 | 20.6 | 39.43 | 45.7 |
外轉 | s/全行程 | 20.48 | 10.74 | 9.74 | 90.7 | ||
(2)結構、原理改造設計

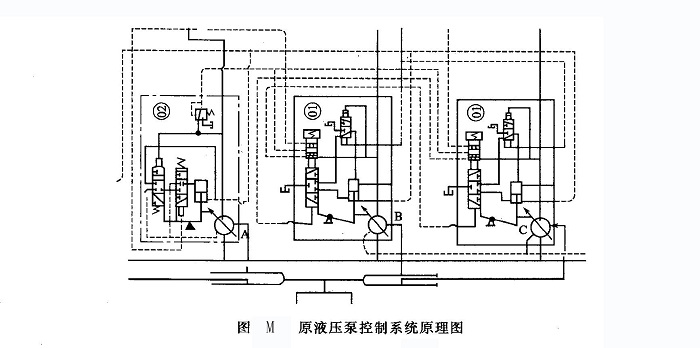

a. 原液壓泵之間及負荷反饋形式為：A、B主泵之間為全功率控制，恒功率調節；A、B泵分別與C回轉泵之間在回轉泵系統壓力小于110MPa時為分功率控制，大于11MPa時為全功率控制，C自身為恒功率控制；A、B、C泵的負荷反饋控制均為先導操作二次壓力正流量負荷反饋形式；A、B主泵的調節器上裝有最小流量截?cái)嗫刂乒δ堋Ｒ妶DM。
b．現改造為采用帶先導泵的雙聯泵控制形式：雙泵間仍為恒功率調節，全功率控制；泵控壓力為先導操作二次壓力負荷反饋正流量控制；采用比例電磁閥控制兩泵的功率大小，與發動機的功率匹配較好，能實現工作方式多擋控制，即重挖掘、一般挖掘、平整場地、起吊微動作四種工況機能。
c．實現回轉閥組與右閥組功能合并的改造設計。在前泵出油口管路中串接一個三通閥塊，使前泵來油一路去右閥組，另一路去回轉閥組；在右閥組的備用閥塊后端引入回轉先導操作控制壓力油管（備用閥塊的前端在此前已改裝成液壓破碎錘功能），以達到右閥組與回轉閥組主油路平行并列，并且是回油路的目的。
(3)提高液壓系統改造后整機性能的其他配套技術處理
