力士樂液壓泵與電機等有哪幾種連接方式呢?

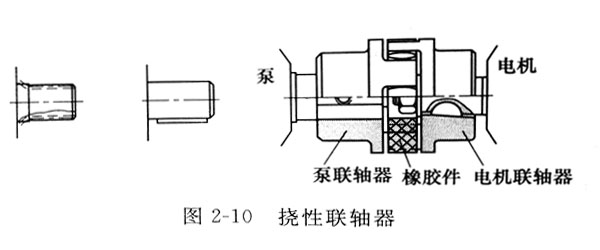

　　(1)采用撓性聯軸器連接(圖2-10)

　　這是一種最普遍的連接方式，

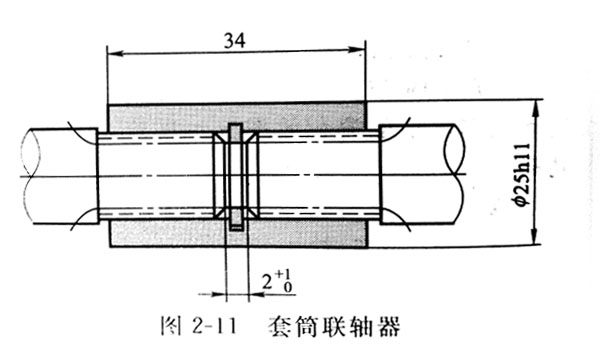

　　(2)采用套筒聯軸器連接(圖2-11)

　　常用于DIN或SAE的花健連接。注意：在泵或套筒聯軸器上，不得施加任何徑向力或軸向力，套筒必須能夠自由地進行軸向運動，泵軸和驅動軸之間的距離必須為25mm，必須進行浸油或油霧潤滑。

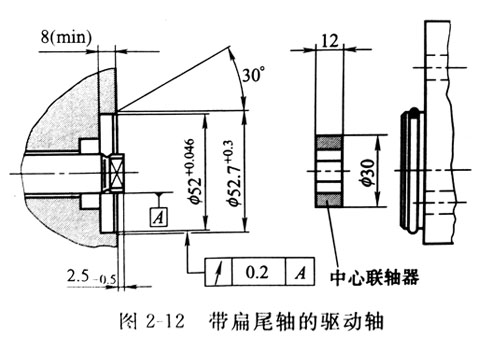

　　(3)采用帶扁尾軸的驅動軸進行連接(圖2-12)

　　有些力士樂液壓泵為了使泵與電機、發動機或誠速機緊密連接，泵軸有一個特殊的扁尾軸，與中心聯軸器(不包含在泵內)組合在一起。此處無軸封。驅動軸用表面溶火鋼，表面硬化深0.6mm，硬度(60土3)HRC，表面磨削，表面粗糙度≤4μm。

　　(4)與V帶(三角皮帶)和齒輪的連接

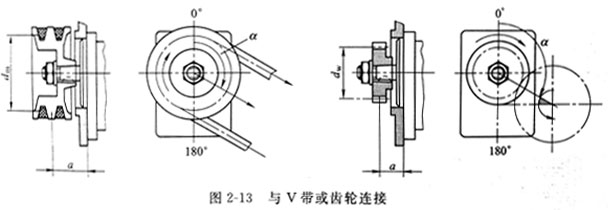

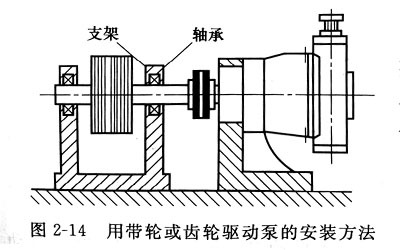

      如聯軸器如泵軸上需連接V帶或齒輪，對圖2-13中尺寸a、dm、dw和角度a應布所控制，必要時可采用如圖2-14所示的方法由軸承承受徑向力，從而減輕泵承受的徑向力。

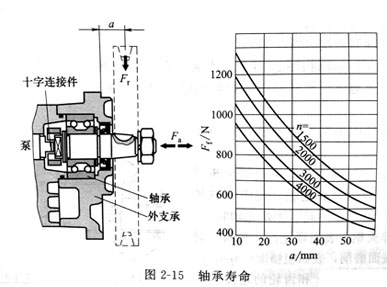

　　國外進口設備上也有采用外支承軸承的方法消除當泵由V帶或齒輪驅動時產生的徑向力與軸向力，但要考慮外支承軸承的壽命。圖2-15顯示了軸承壽命Lu=100h所允許的峰值懸掛負載和推力負載。
