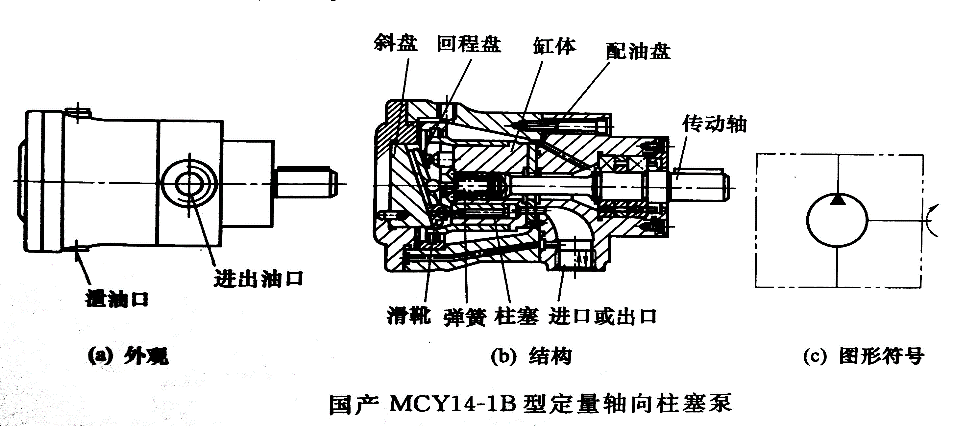

①圖1為國產MCY14-1B型定量斜盤式軸向柱塞泵的結構圖，額定壓力31.5MPa，公稱排量有1.25mL/r、2.5mL/r、 10mL/r、25mL/r、63mL/r、160mL/r、250mL/r等，轉速為1000r/min、1500r/min.

（圖一）

②圖3-78為美國或格土公司、中國邵陽維克公司PFBOA觀定量斜盤式軸向柱塞泵的結構圖。

（圖二）

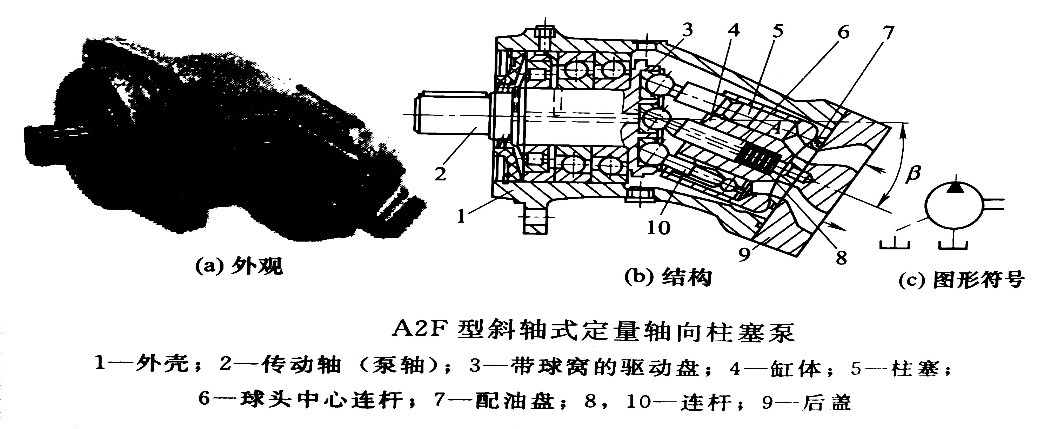

③圖為德國力士樂公司、北京華德公司A2F型斜軸式定量軸向柱塞泵結構圖，額定壓力35MPa，排量9.4~500mL/r，轉速1200~5000r/min，結構特點為球面配油盤。

（圖三）

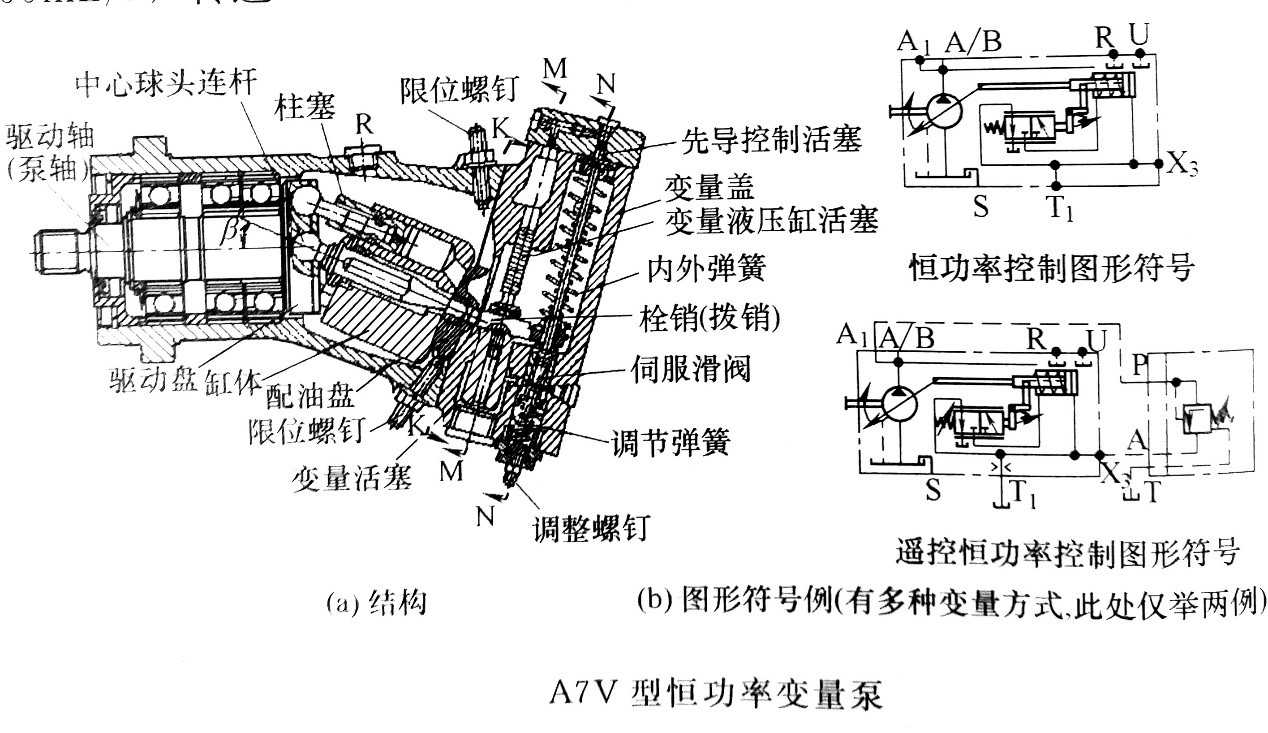

④圖為德國力士樂公司、北京華德、日本內田油壓機器公司A7V型恒功率變量泵結構圖，額定壓力35MPa，排量20~~500mL/r,轉速為1200—1400r/min,斜軸式，球面配流盤。
