力士樂液壓泵元件拆卸分解及故障診斷技巧概述

一、泵類元件的拆檢

（1）齒輪泵的拆卸分解與觀察測試

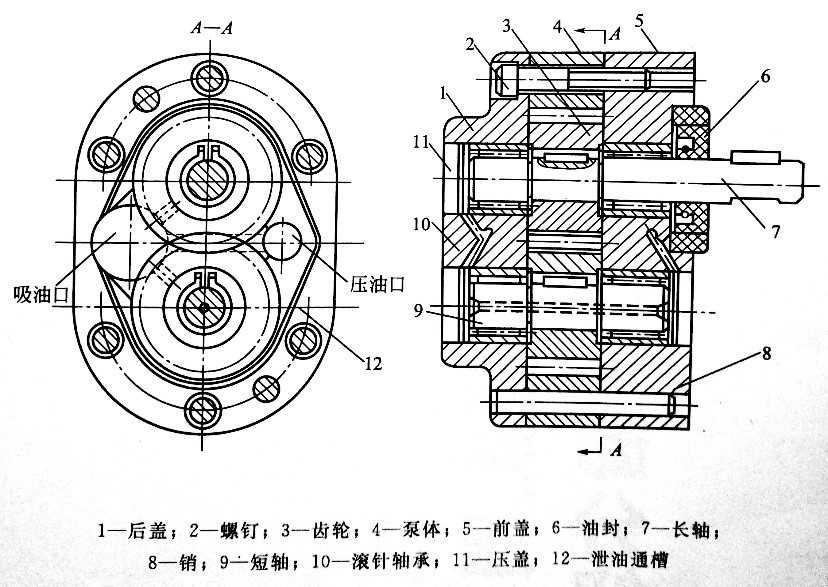

CB型齒輪泵結構如圖所示。拆開齒輪泵可檢查泵的下列方面。

①泵前、后端蓋的磨損情況，齒輪端面的磨損情況，齒頂與泉殼之間的房損情況，這些磨損部位與泵內泄漏及溫升有關，也與壓力、流量下降有關，

②集軸斷裂情況，它與不供油有關；軸承的磨損情況，它與壓力波動及確聲增大有關：密封件的損壞情況，它與外泄漏有關。

（2）葉片泵的拆卸分解與觀察測試

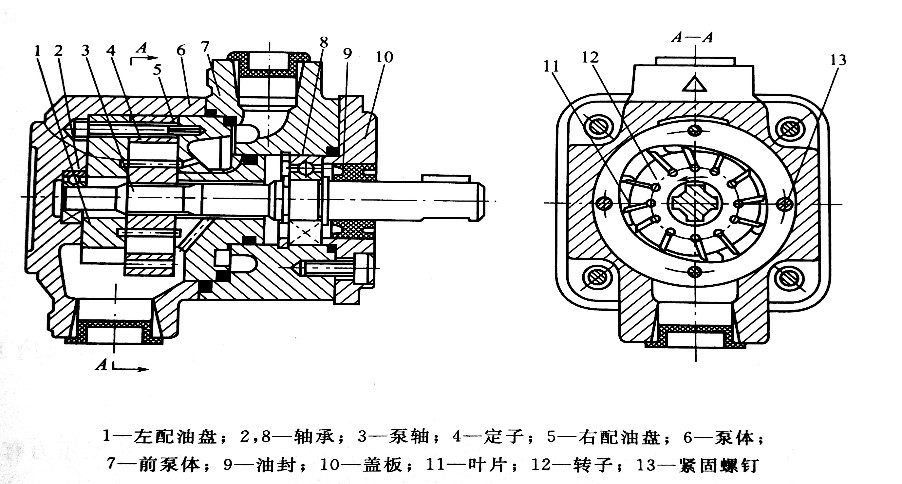

YBl型葉片泵結構如圖4-2所示。拆開葉片泵，可檢查泵的下列方面，

①定子內曲線的磨損情況，配流盤的磨損情況。這些磨損與輸出流量，力下降，內泄漏增大，元作發熱等有關，也與壓力波動增大有關。

②轉子安裝方向是否正確，它與噪聲增大有關。

③轉子端面磨損情況，轉子葉片槽磨損情況，它們與內泄漏增大有關。

④轉子是否斷裂，它與流量下降及脈動有關，也與噪聲增大有關。

⑤葉片是否卡滯在葉片槽內，它與流量下降及脈動有關。

⑥葉片的磨損情況，它與噪聲增大有關。

⑦軸承的磨損情況，它與噪聲增大有關。

⑧密封件的磨損情況，它與外泄漏有關

⑨軸是否斷裂，泵內是否沉積磨屑或其他污物。

(3）軸向柱塞泵的拆卸分解與觀察測試

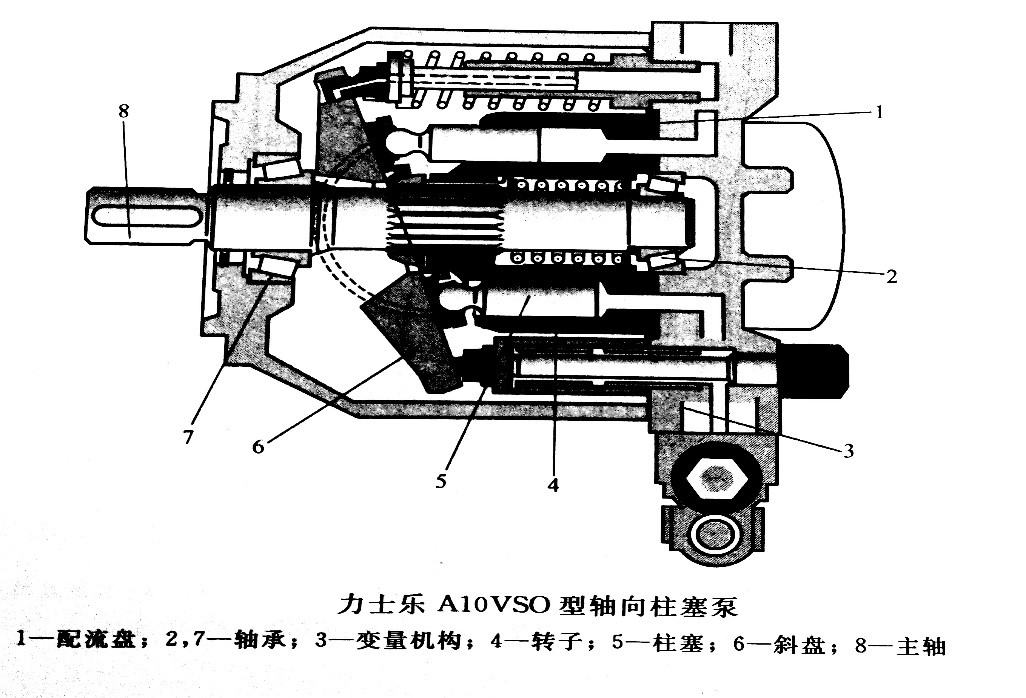

A10VSO型軸向柱塞泵結構如圖所示。拆卸分解軸向柱塞泵，可檢查泵的下列方面。

①配流盤是否磨損、拉槽，柱塞與缸孔之間的間隙是否過大。這些磨損與壓力、流量下降，泄漏油管內泄漏增大等癥狀有關。

②中心彈簧是否疲軟或折斷，它與壓力、流量下降有關。

③柱塞阻尼孔是否阻塞，它與滑批干摩擦?xí)r泵在運行中發出尖叫聲有關

④滑靴與柱塞頭是否松動，它與噪聲增大有關。

⑤滑靴與斜盤之間的磨損情況，它與泵效率下降、發熱、噪聲增大有關

⑥內部元件是否因汽蝕出現表面損壞；泵內是否沉積磨屑與污物。
